Режимы обработки композиционной стали ZDI-Vanadis
Для удобства работы с композиционными сталями Zladinox заготовки снабжаются рекомендациями по термообработке и химическому травлению (выявлению узора).

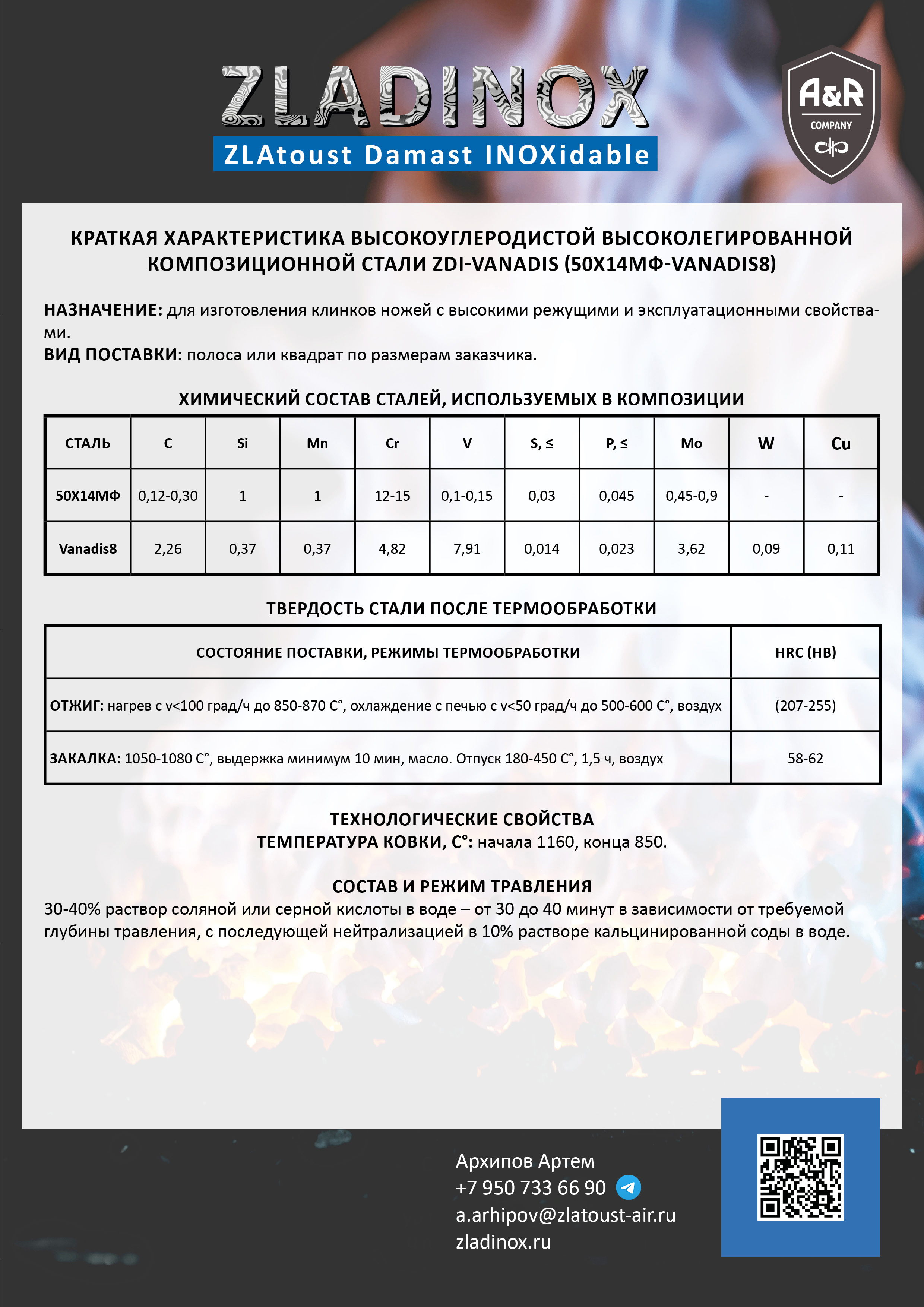

Краткая характеристика высокоуглеродистой высоколегированной композиционной стали ZDI-Vanadis (50Х14МФ-Vanadis8)
Назначение: для изготовления клинков ножей с высокими режущими и эксплуатационными свойствами.
Вид поставки: полоса или квадрат по размерам заказчика.
Химический состав сталей, используемых в композиции
Сталь | C | Si | Mn | Cr | V | S, ≤ | Р, ≤ |
Ni |
Мо |
50Х14МФ | 0,45-0,55 | 0,6 |
0,6 |
14,00-15,00 |
0,10-0,20 | 0,030 | 0,040 | - | 0,50-0,80 |
Vanadis8 |
2,3 | 0,4 | 0,4 | 4,8 | 8,0 | - | - | - |
3,6 |
Твердость стали после термообработки
Состояние поставки, режимы термообработки | HRC (НВ) |
Отжиг: нагрев с v<100 град/ч до 850-870 С°, охлаждение с печью с v<50 град/ч до 500-600 С°, воздух | (207-255) |
Закалка: 1050-1080 С°, выдержка минимум 10 мин, масло. Отпуск 180-450 С°, 1,5 ч, воздух | 58-62 |
Технологические свойства
Температура ковки, С°: начала 1160, конца 850.Состав и режим травления
30-40 % р-р соляной или серной кислоты в воде – от 5 мин в зависимости от требуемой глубины травления.Скачать листовку (pdf, 941 Кб)
Товары
- Комментарии
Загрузка комментариев...
