Режимы обработки композиционной стали ZDI-0225
Для удобства работы с композиционными сталями Zladinox заготовки снабжаются рекомендациями по термообработке и химическому травлению (выявлению узора).

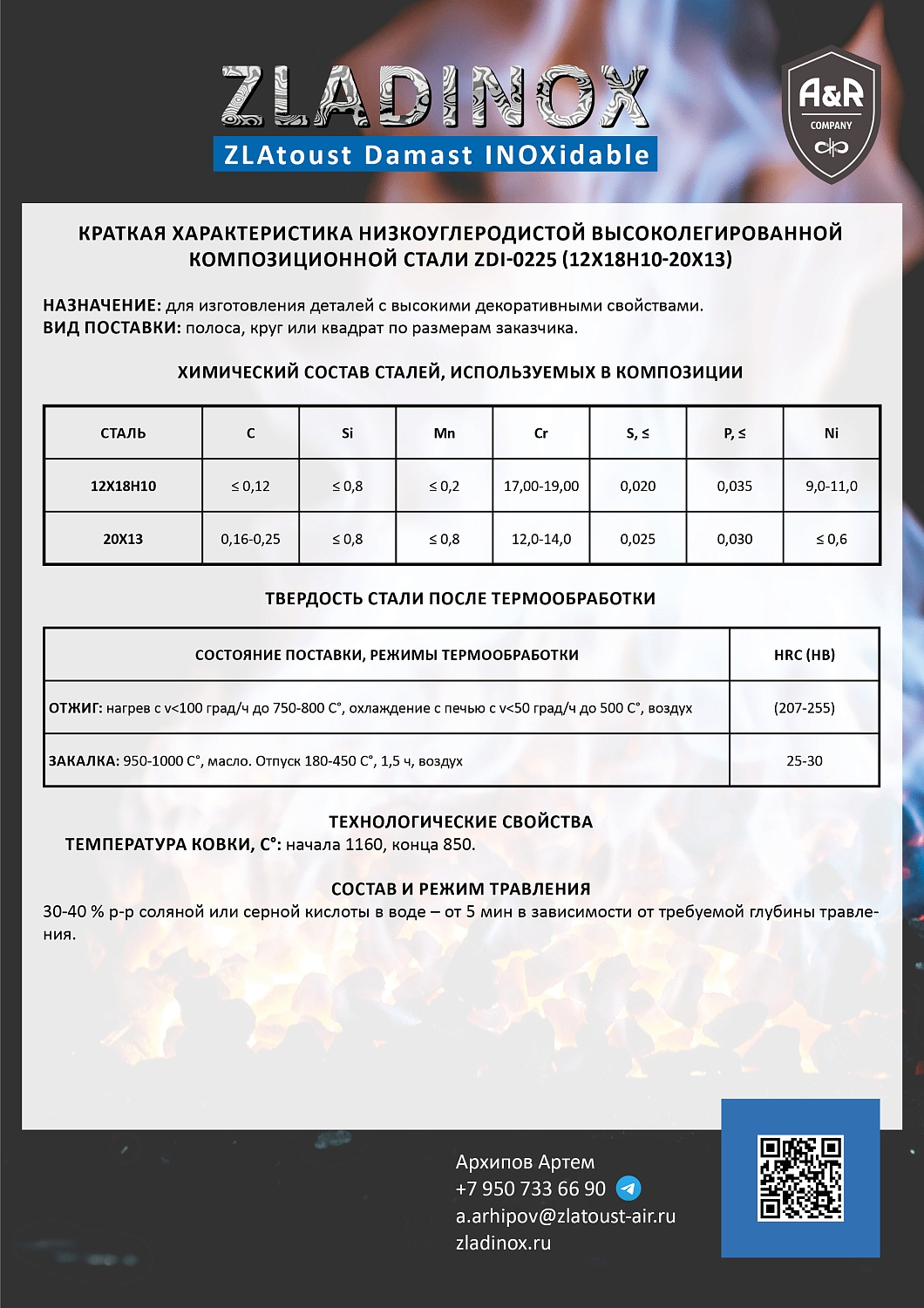

Краткая характеристика низкоуглеродистой высоколегированной композиционной стали ZDI-0225 (12X18Н10-20X13)
Назначение: для изготовления деталей с высокими декоративными свойствами.
Вид поставки: полоса, круг или квадрат по размерам заказчика.
Химический состав сталей, используемых в композиции
Сталь | C | Si | Mn | Cr | V | S, ≤ | Р, ≤ | Ni | Мо |
12Х18Н10 |
≤ 0,12 |
≤ 0,8 |
≤ 0,2 |
17,00-19,00 |
- |
0,020 | 0,035 | 9,0-11,0 | - |
20X13 |
0,16-0,25 | ≤ 0,8 | ≤ 0,8 | 12,0-14,0 | - | 0,025 | 0,030 | ≤ 0,6 | - |
Твердость стали после термообработки
Состояние поставки, режимы термообработки | HRC (НВ) |
Отжиг: нагрев с v<100 град/ч до 850-870 С°, охлаждение с печью с v<50 град/ч до 500-600 С°, воздух | (207-255) |
Закалка: 1050-1100 С°, вода или масло. Отпуск 180-450 С°, 1,5 ч, воздух | 25-30 |
Технологические свойства
Температура ковки, С°: начала 1160, конца 850.Состав и режим травления
30-40 % р-р соляной или серной кислоты в воде – от 5 мин в зависимости от требуемой глубины травления.Скачать листовку (pdf, 370 Кб)
Товары
- Комментарии
Загрузка комментариев...
