Режимы обработки композиционной стали ZDI-1407
Для удобства работы с композиционными сталями Zladinox заготовки снабжаются рекомендациями по термообработке и химическому травлению (выявлению узора).

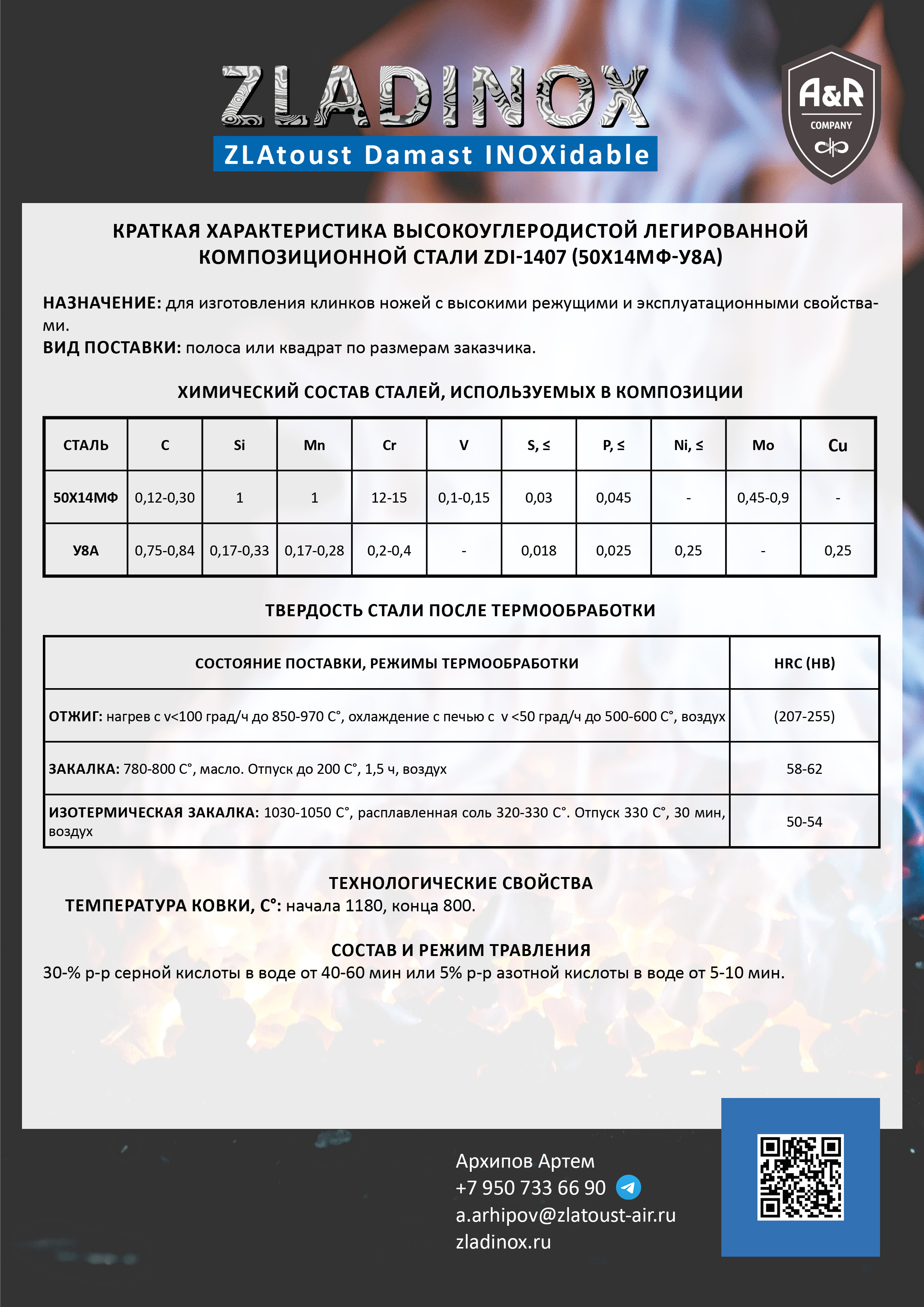

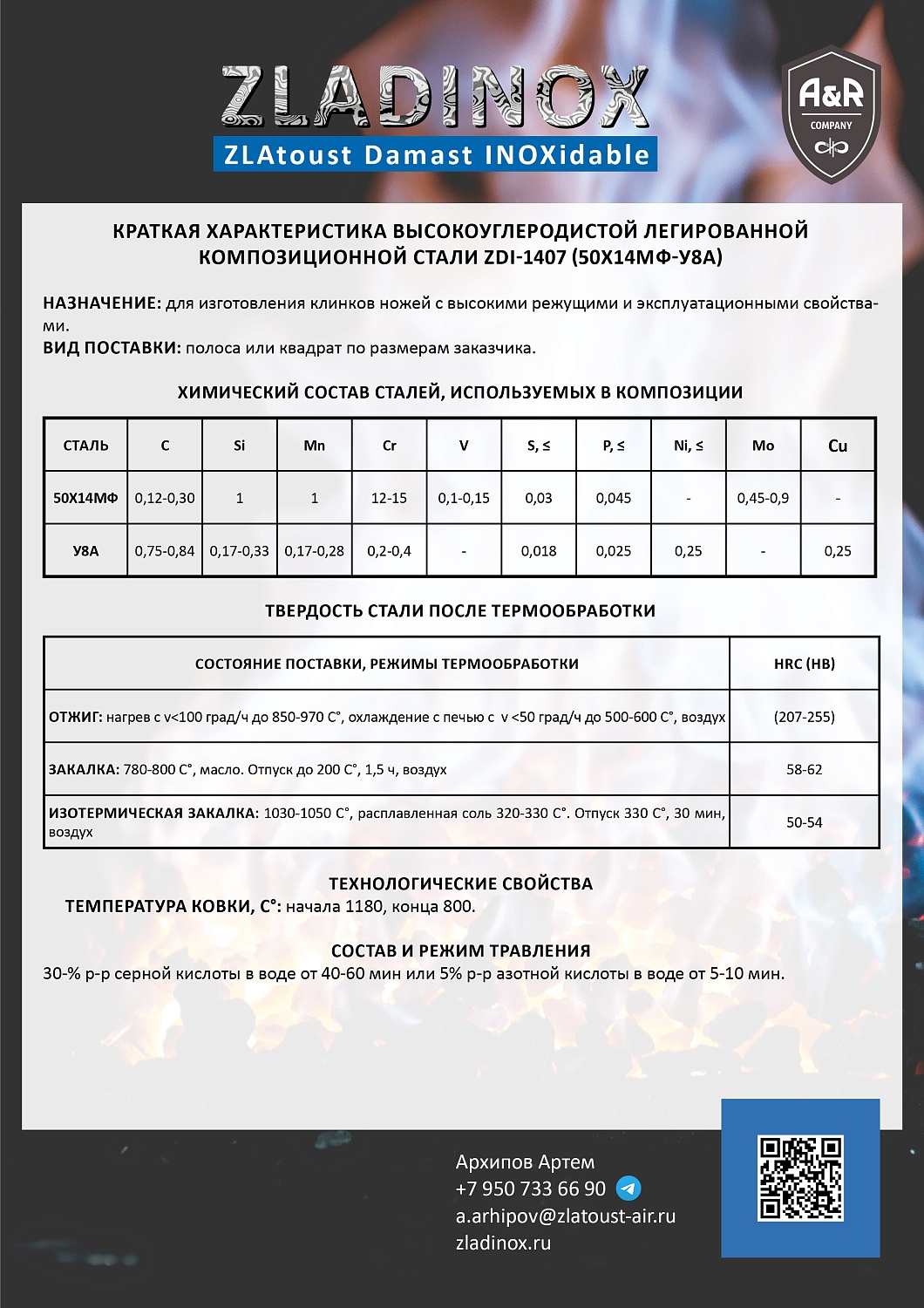

Краткая характеристика высокоуглеродистой легированной композиционной стали ZDI-1407 (50Х14МФ-У8А)
Назначение: для изготовления клинков ножей с высокими режущими и эксплуатационными свойствами.
Вид поставки: полоса или квадрат по размерам заказчика.
Твердость стали после термообработки
Состояние поставки, режимы термообработки | HRC (НВ) |
Отжиг: нагрев с v<100 град/ч до 850-970 С°, охлаждение с печью с v<50 град/ч до 500-600 С°, воздух | (207-255) |
Закалка: 780-800 С°, масло. Отпуск до 200 С°, 1,5 ч, воздух | 58-62 |
Изотермическая закалка: 1030-1050 С°, расплавленная соль 320-330 С°. Отпуск 330 С°, 30 мин, воздух | 50-54 |
Технологические свойства
Температура ковки, С°: начала 1180, конца 800.Состав и режим травления
30% раствор серной кислоты в воде от 40-60 мин или 5% раствор азотной кислоты в воде от 5-10 минут.
Товары
- Комментарии
Загрузка комментариев...
