Режимы обработки композиционной стали ZD-0803

Краткая характеристика высокоуглеродистой низколегированной композиционной стали ZD-0803 (У7А-100X5MФ)

Назначение: для изготовления клинков ножей, кинжалов, стилетов, сабель, шпаг, палашей и т.д.

Вид поставки: полоса или квадрат по размерам заказчика.

Химический состав сталей, используемых в композиции

Сталь	C	Si	Mn	Cr	V	S,  ≤	Р, ≤	Ni, ≤	Cu, ≤	Мо
У7А	0-66-0,73	0,17-0,33	0,17-0,33	≤ 0,20	-	0,028	0,030	0,25	0,25	-
100Х5МФ	0,96-1,05	0,17-0,37	0,20-0,50	4,50-5,50	1,20-1,50	0,025	0,025	0,25	-	0,30-0,50

Твердость стали после термообработки

Состояние поставки, режимы термообработки	HRC (НВ)
Отжиг: нагрев с v<100 град/ч до 850-870 С°, охлаждение с печью с v<50 град/ч до 500-600 С°, воздух	(207-255)
Закалка: 960-980 С°, вода или масло. Отпуск 180-220 С°, 1,5 ч, воздух	свыше 62
Изотермическая закалка: 980-1000 С°, расплавленная соль 320-330 С°. Отпуск 330 С°, 30 мин, воздух	48-52

Технологические свойства

Температура ковки, С°: начала 1180, конца 800.

Состав и режим травления

15-% р-р персульфата аммония в воде – 10 мин, промыть в струе воды с помощью ватного тампона. Травление повторить 2-3 раза до появления необходимого рельефа. Вместо персульфата аммония можно использовать 5-% р-р азотной кислоты.

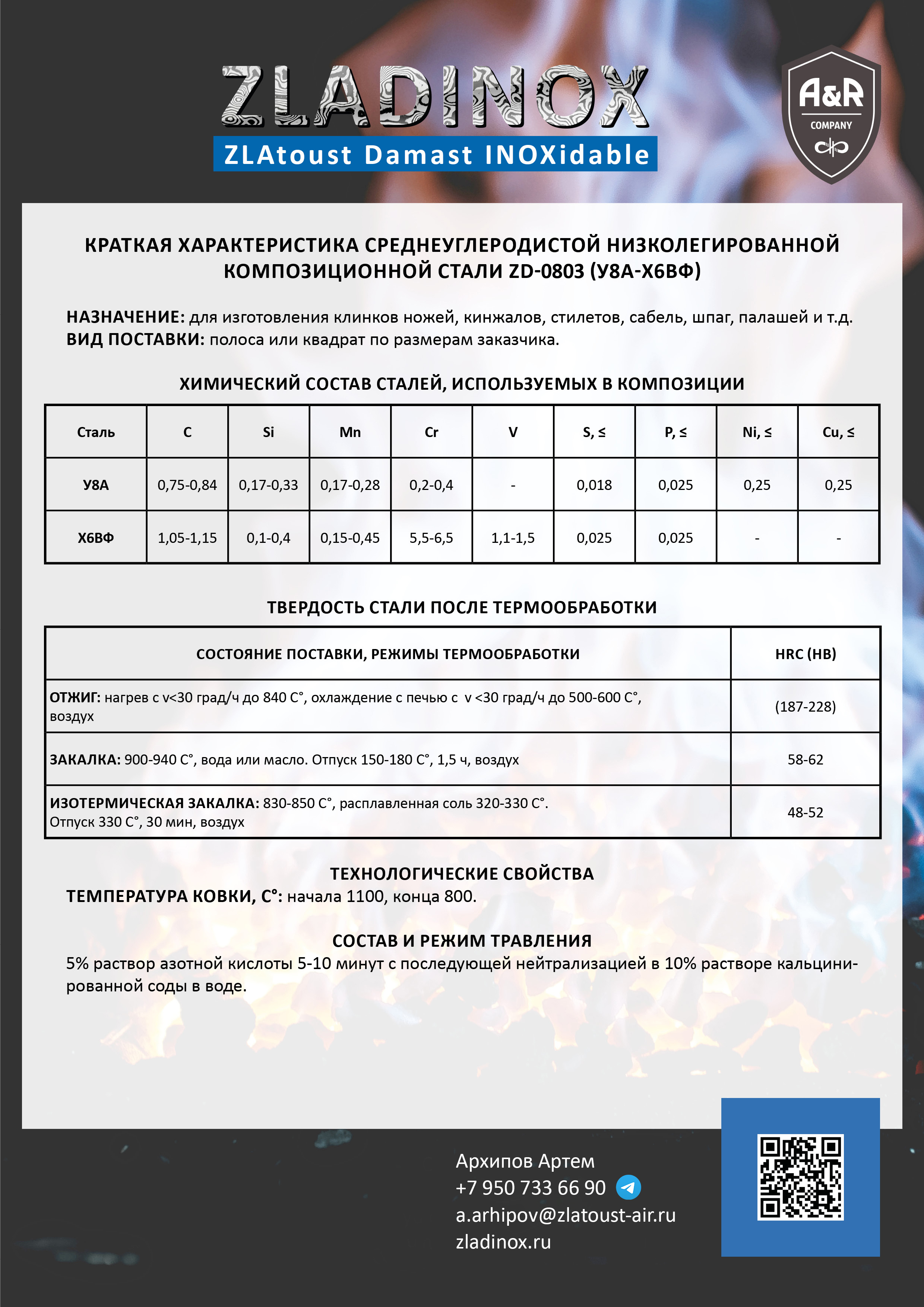

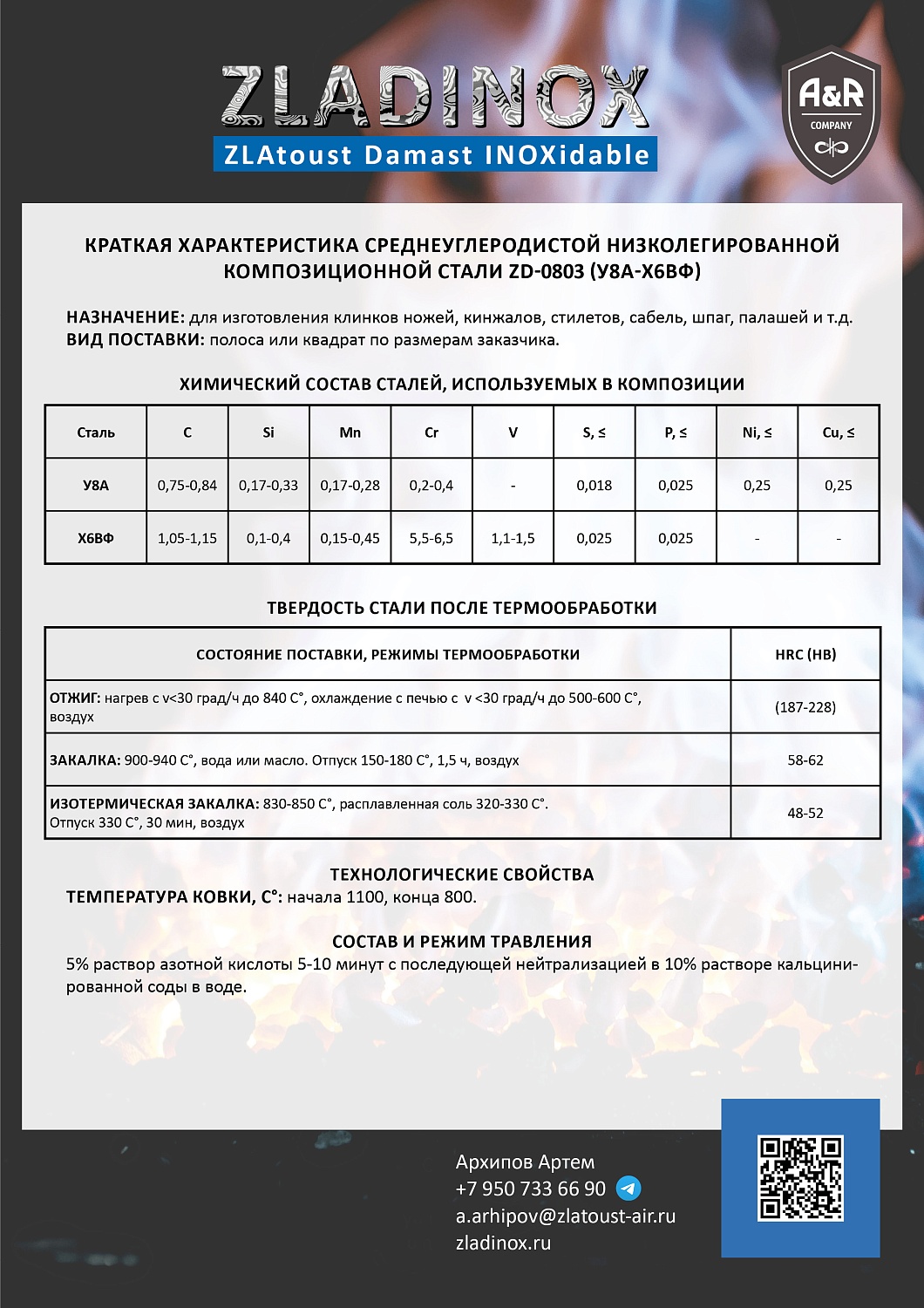

Скачать листовку (pdf, 405 Кб)
